拉力試驗機夾具的安裝 有哪些細節？
來源：天氏庫力 發布日期
2021-12-09 瀏覽：
夾具是拉力試驗機的一部分，根據材料樣品的變化而頻繁更換。不同的材料需要不同的夾具，夾具是測試能否順利進行、測試結果準確度高低的重要因素。由于拉伸試驗機可以測量多種產品的性能，而且由于各種樣品的結構和外觀不同，形成了夾具的特殊結構。因此，合理正確地使用夾具有利于測試的順利進行。

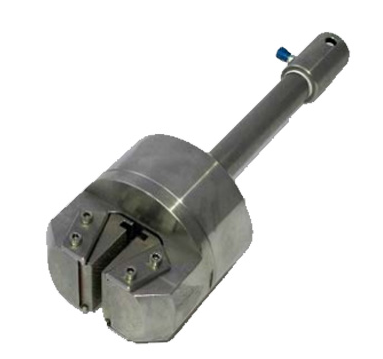

部分夾具示意圖
首先需要注意的是，當客戶收到拉力試驗機時，夾具并沒有安裝在機器上。我們這樣做的原因不是為了偷懶，而是為了防止運輸過程中夾具和張緊機臺之間的摩擦對機臺的美觀造成損害，保護夾具。
樣品的正確夾持對測試非常重要，直接影響測試的成敗和測試數據的準確性。當客戶使用拉伸機進行拉伸試驗時，我們需要將夾具安裝在拉力機上。那么安裝夾具時需要注意哪些細節呢？讓我們仔細看看.
1.矩形和脆性樣品的夾緊非常重要
對于楔形夾具，試樣的左右對中由夾具保證，但安裝前后容易傾斜安裝。拉伸過程中，試樣兩側的不均勻應力可能會撕裂試樣或造成斷點差異。夾緊時，盡量前后平行安裝樣品，然后拉伸。
2.鋼絲纏繞夾具中不能出現鋼絲壓線，會造成局部應力集中，經常從壓線，斷裂，造成斷點不良。對于重疊樣品，重疊表面應通過傳感器的力中心。
3.安裝下鉗體時，先將下接頭與下鉗體連接，然后插入導桿，通過固定銷連接。之后，擰緊鎖緊螺母和連接螺母，消除間隙。
4.安裝上鉗體時，先將萬向節與上連接座連接，再與上橫梁連接，然后將上鉗體與上接頭連接，再通過固定銷與萬向節連接，然后擰緊鎖緊螺母。將上鉗體放在下鉗體上，手動抬起中間橫梁，將上鉗體與萬向節裝配在一起。此時，小心移動中間橫梁，以免損壞零件。
部分夾具示意圖
我們安裝夾具的一般原則是盡量使樣品(或成品、半成品)的力作用線與傳感器的力作用線重合。對于用戶來說，在每一步操作之前，都要仔細閱讀相關產品手冊，嚴格按照相關操作進行操作，這樣才能更好地操作拉力試驗機。
