69av片_少妇把腿扒开让我舔18_免费欧美黄色_97超碰在线人人_国产精品igao视频_欧美韩日视频

應(yīng)力與環(huán)境共同作用下的腐蝕是局部腐蝕的一大類型。材料除受環(huán)境作用外還受各種應(yīng)力作用，因此會導(dǎo)致較單一因素下更嚴(yán)重的腐蝕破壞形式。
由于材料在環(huán)境中受應(yīng)力作用方式不同，其腐蝕形式也不同。一般可分為：應(yīng)力腐蝕、腐蝕疲勞、磨損腐蝕，湍流腐蝕，沖蝕等。在這類腐蝕中受拉應(yīng)力作用的應(yīng)力腐蝕是危害最大的局部腐蝕形式之一，材料會在沒有明顯預(yù)兆的情況下突然斷裂。

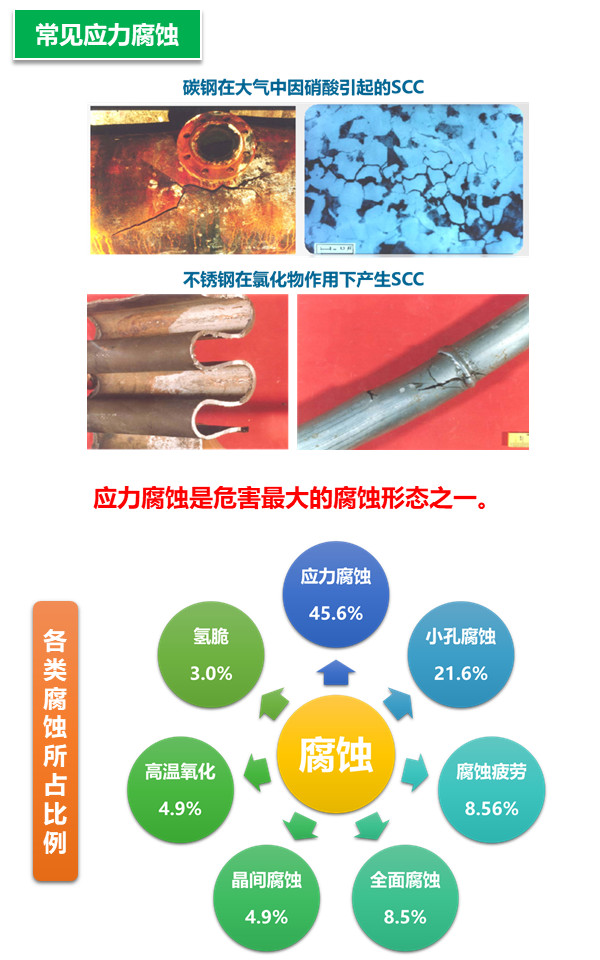

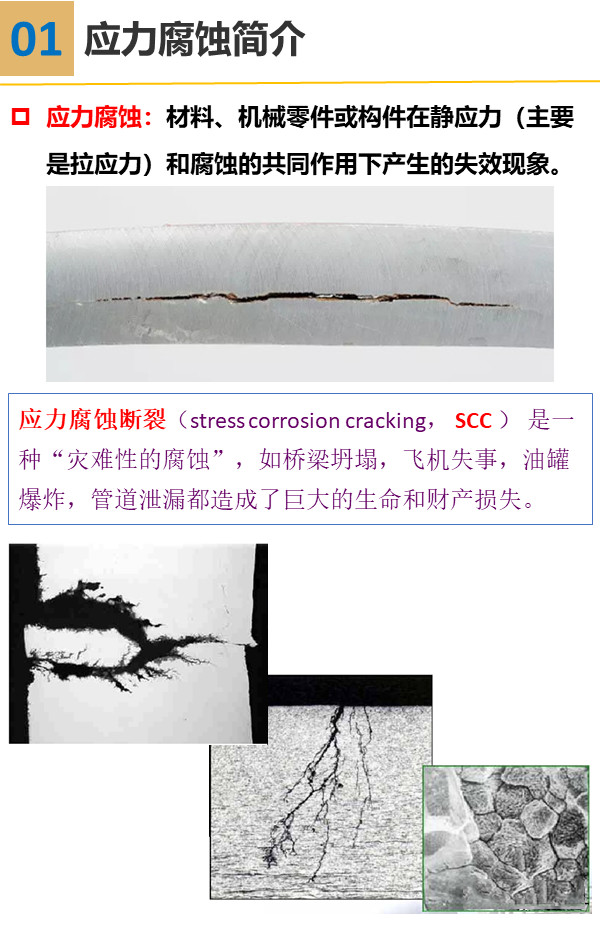

材料、機(jī)械零件或構(gòu)件在靜應(yīng)力（主要是拉應(yīng)力）和腐蝕的共同作用下產(chǎn)生的失效現(xiàn)象。它常出現(xiàn)于鍋爐用鋼、黃銅、高強(qiáng)度鋁合金和不銹鋼中，凝汽器管、礦山用鋼索、飛機(jī)緊急剎車用高壓氣瓶內(nèi)壁等所產(chǎn)生的應(yīng)力腐蝕也很顯著。

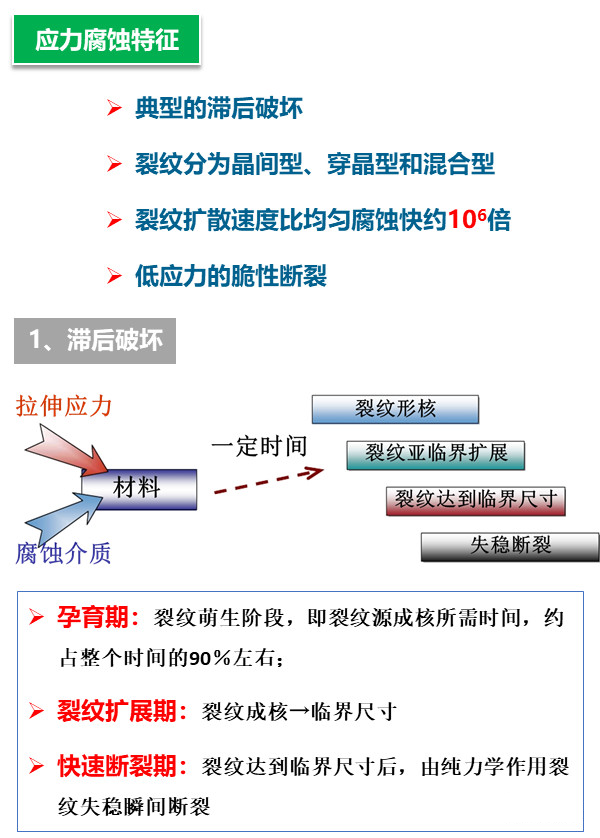

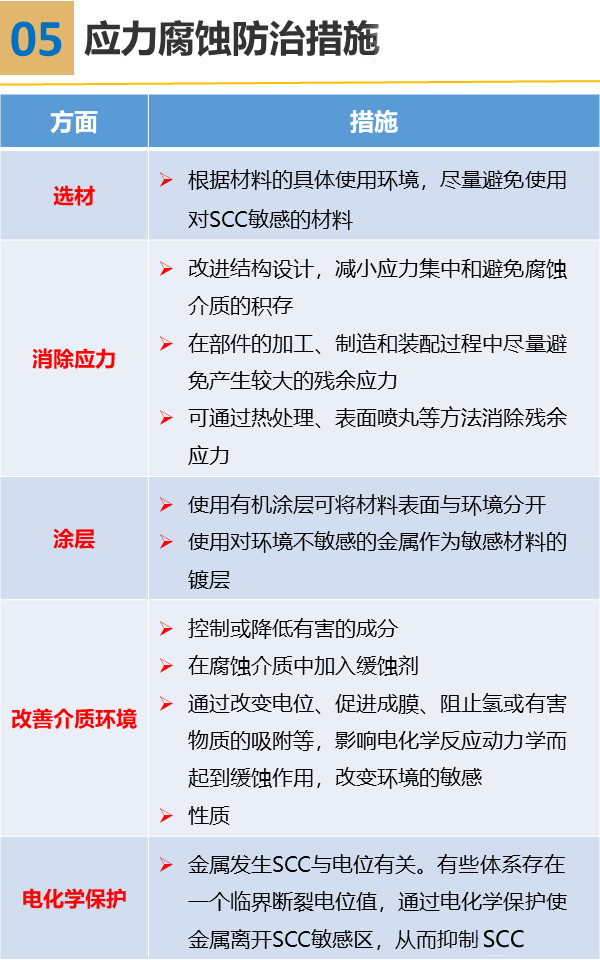

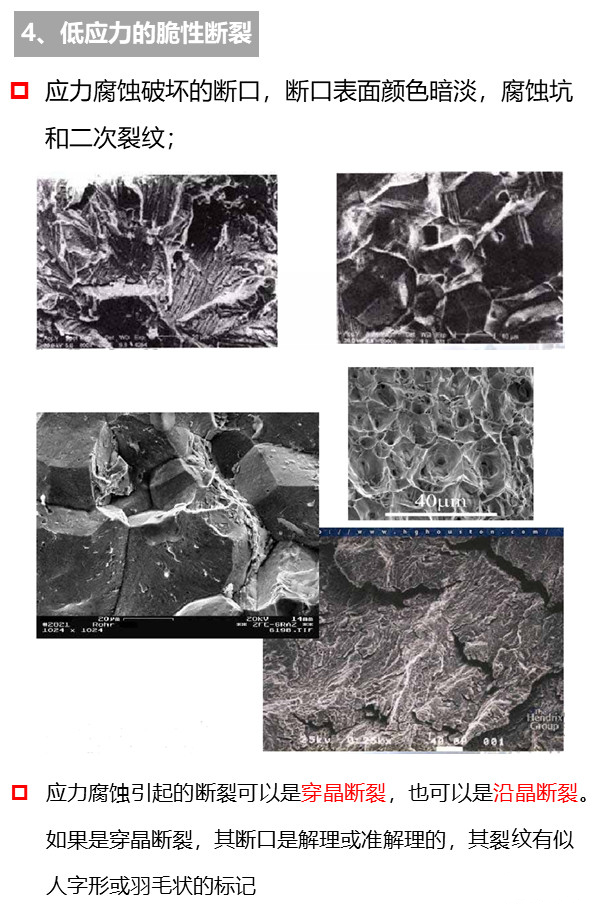

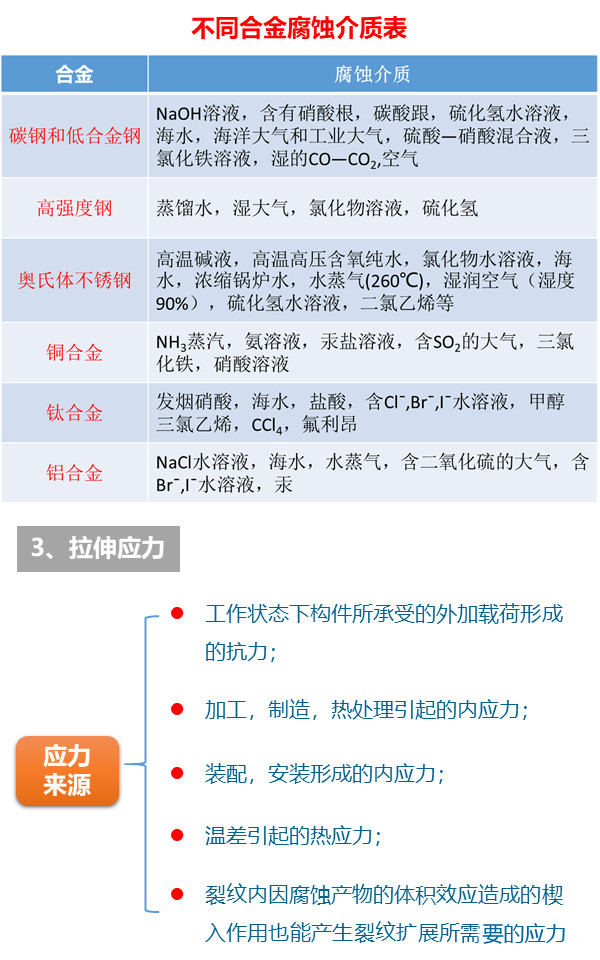

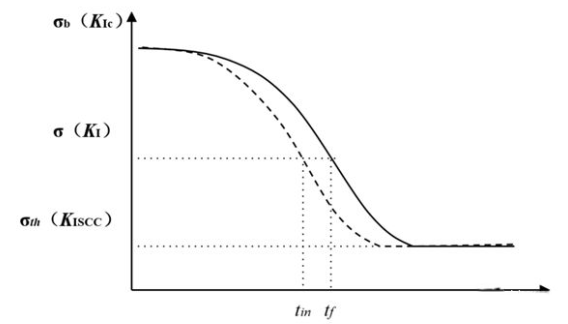

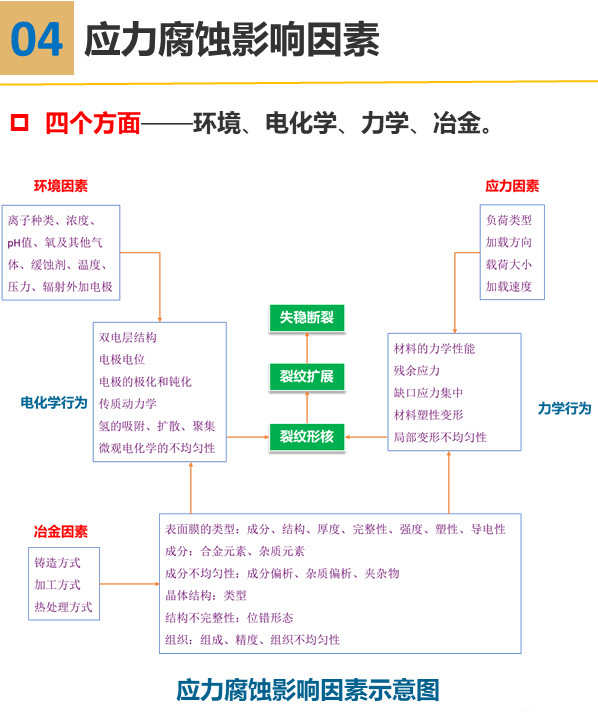

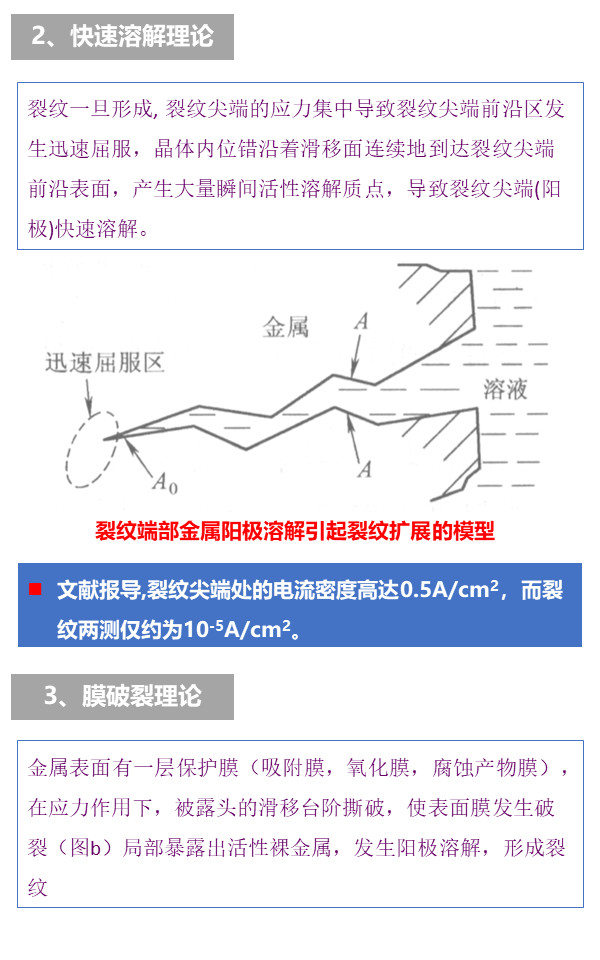

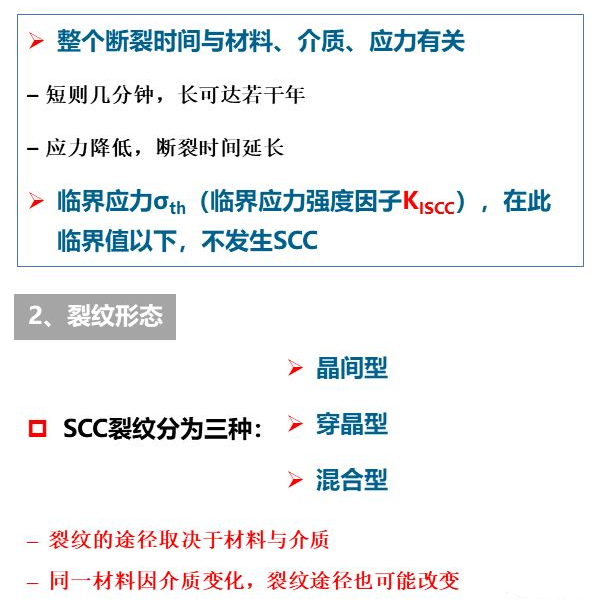

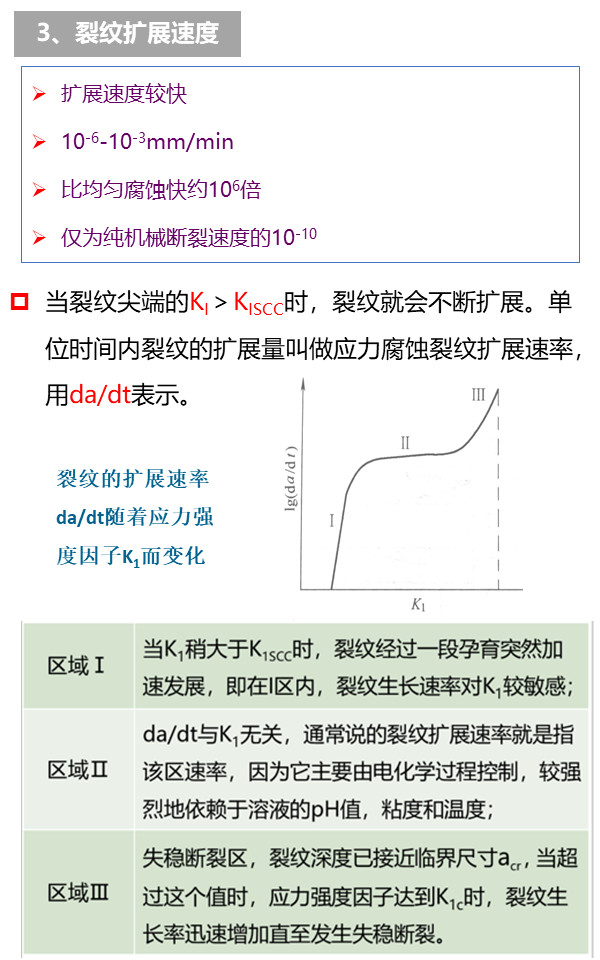

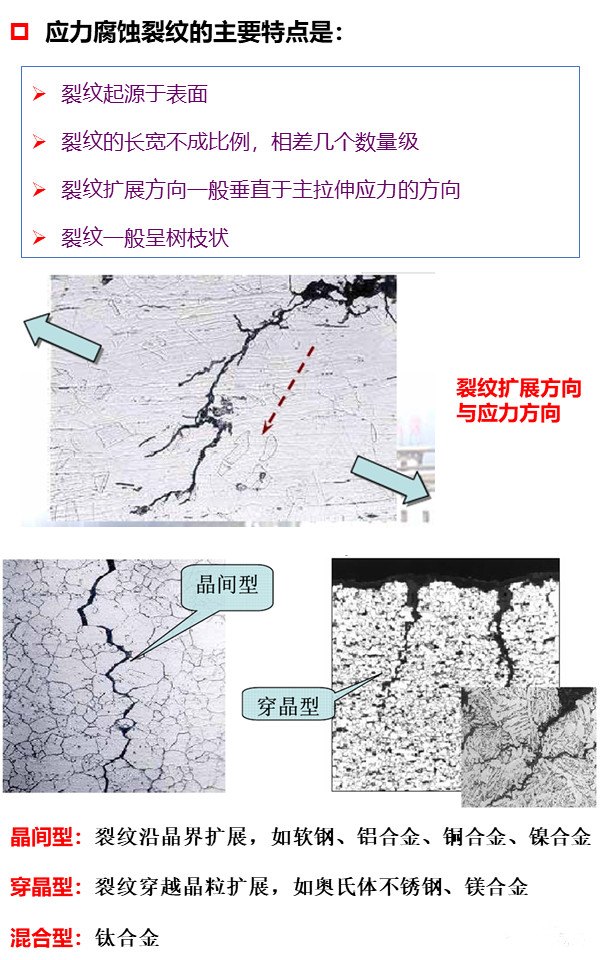

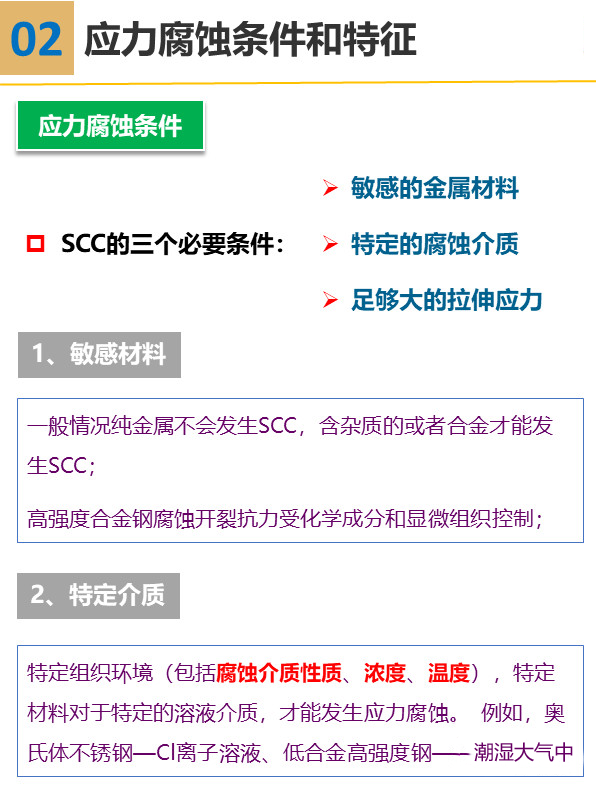

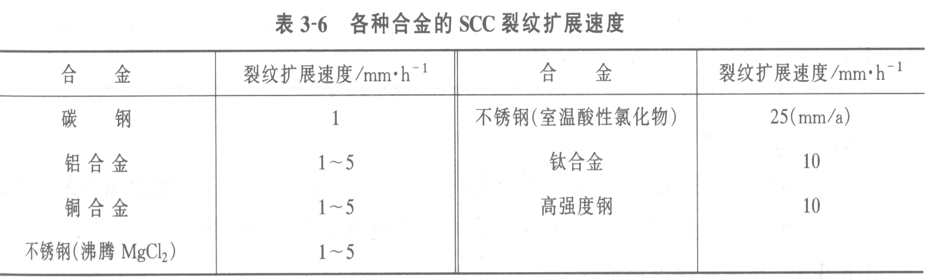

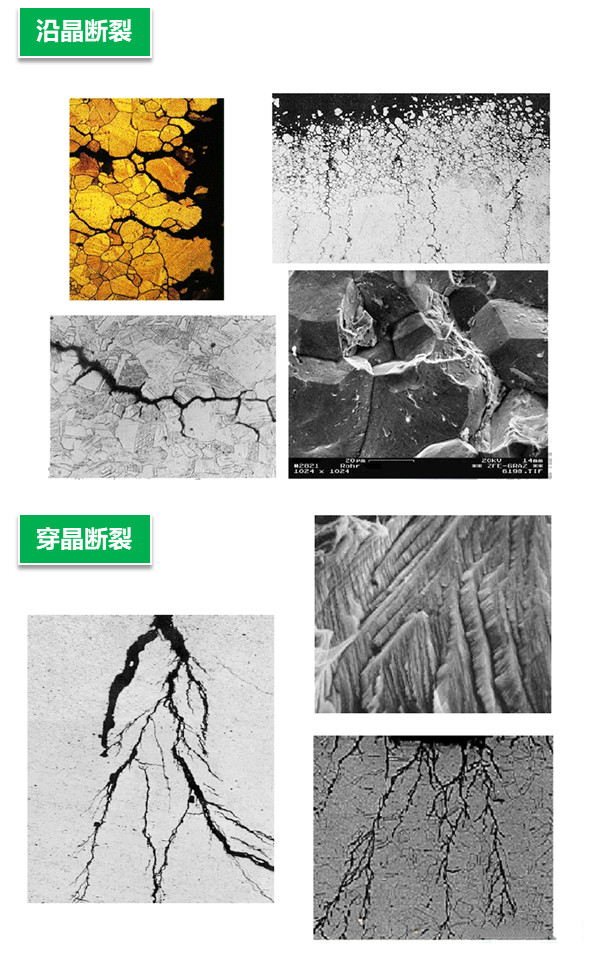

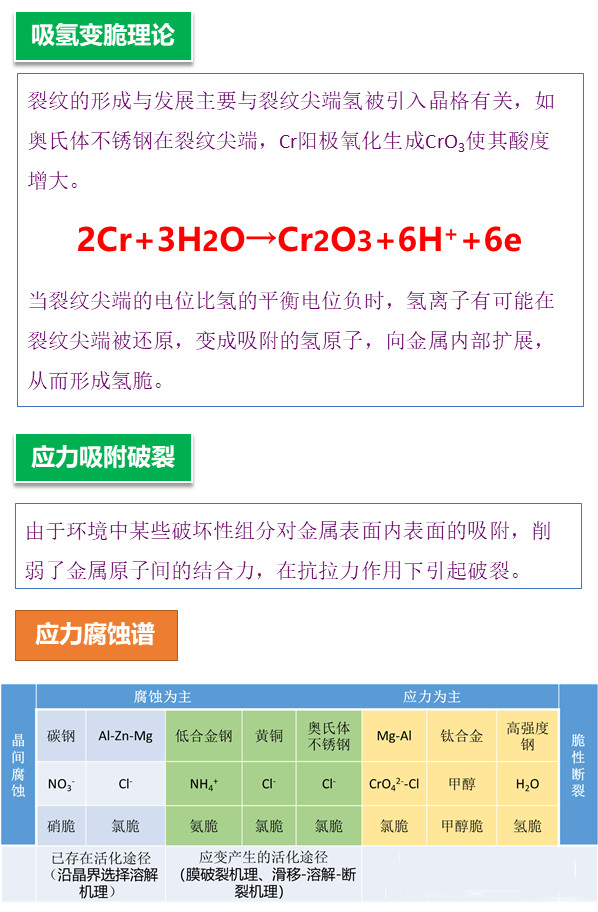

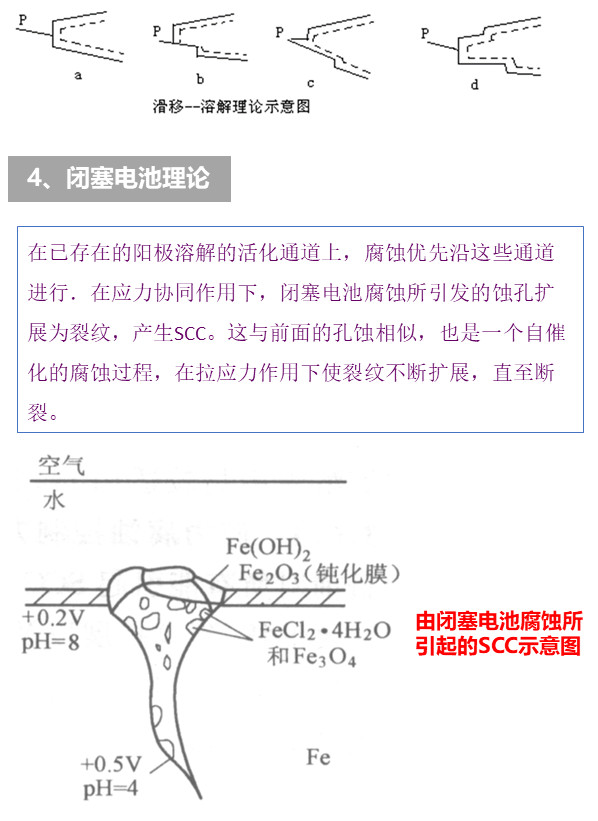

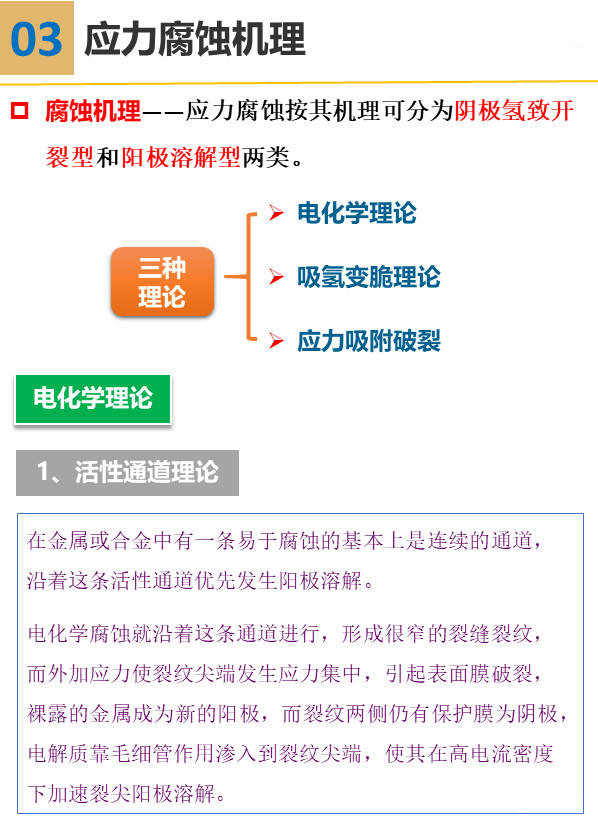

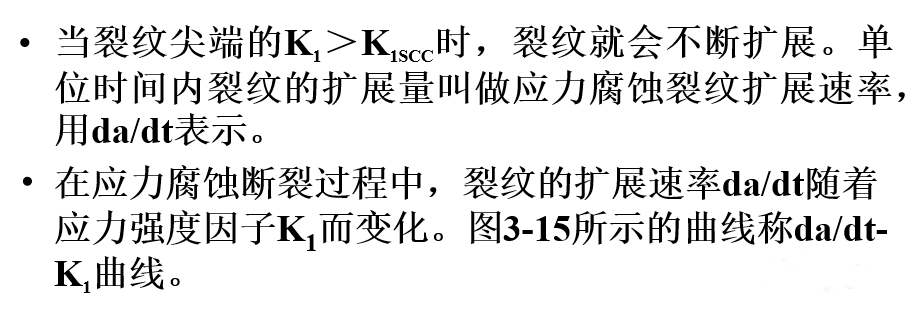

材料應(yīng)力腐蝕具有很鮮明的特點(diǎn)，應(yīng)力腐蝕破壞特征，可以幫助我們識別破壞事故是否屬于應(yīng)力腐蝕，但一定要綜合考慮，不能只根據(jù)某一點(diǎn)特征，便簡單地下結(jié)論。影響應(yīng)力腐蝕的因素主要包括環(huán)境因素、力學(xué)因素和冶金因素。
