拉力試驗機常用夾具功能解析
來源：天氏庫力 發布日期
2018-07-10 瀏覽：
萬能拉力試驗機之所以“萬能”，主要是因夾具多樣性和測試功能的多樣性，因此客戶在選擇拉力試驗機時，也要了解夾具的設計，天氏庫力一直是根據客戶提供的材料來選擇或設計相應的夾具的。今天我們就為大家介紹一下我們最常用的三類夾具：拉伸夾具、壓縮夾具、彎曲夾具的設計特點以及其應用領域等。
一：拉伸夾具的設計特點和應用領域：

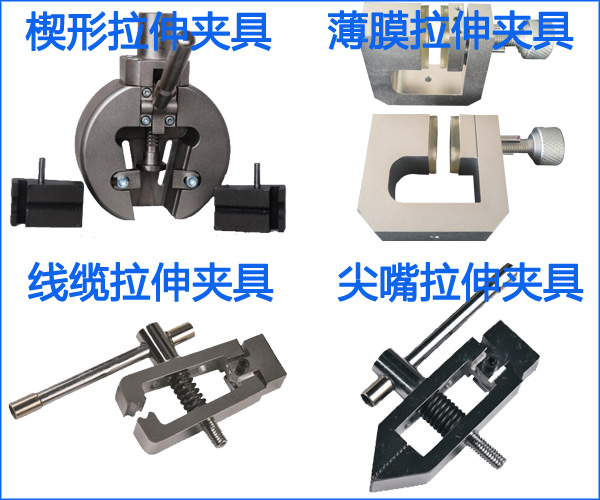

1、拉伸夾具顧名思義就是通過將材料的兩端固定，然后移動夾具的兩端，在這過程中材料會有形變的現象直至材料被拉斷。設計人員通過這一特點，設計出如下圖的拉伸夾具：
2、拉伸夾具除了可以進行拉力試驗，還可以扭轉、壓縮等力值試驗。因此它的應用領域很廣如管材、橡膠、電線電纜、鋼材、薄膜隔膜等等。
二：彎曲夾具的設計和應用領域：

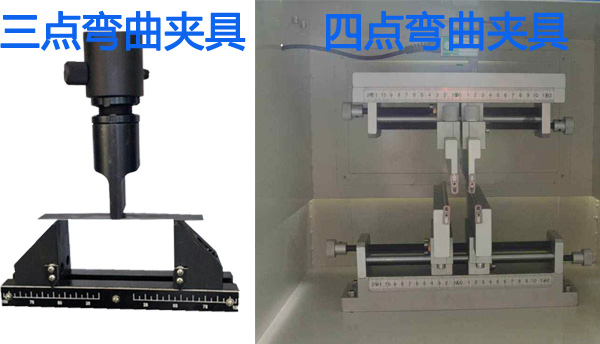

1、彎曲夾具是通過對材料的一端進行受力作用使之往同一個方向彎曲，直至試驗材料被破壞。設計人員通過這一特點，設計出如下圖的拉力試驗機夾具：
2、彎曲夾具測試的結果包括負荷值、位移值、變形值、試驗速度和試驗曲線，因此它的應用領域涉及到對橡膠、纖維、塑料、金屬、非金屬材料的質量檢測（尤其是公路橋梁建設用的很多）。
三：壓縮夾具的設計和應用領域：

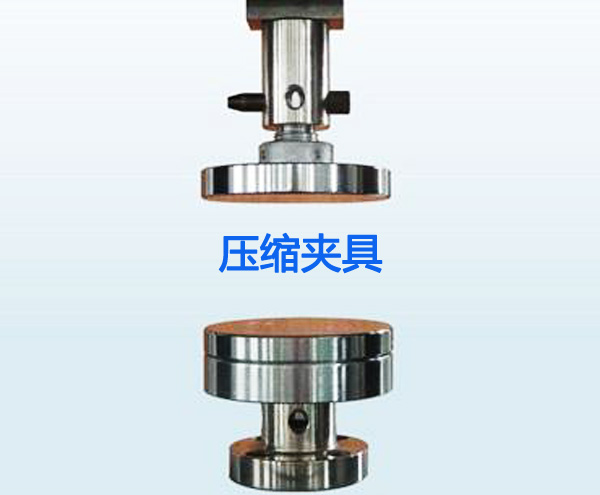

1、壓縮夾具一般是通過對試驗材料的擠壓、縮小材料空間使材料變形直至破壞。設計人員通過這一壓縮特點，設計出如下圖的壓縮夾具：
2、壓縮夾具一般可以對板材、管材進行壓縮試驗，繩索類型的材料不能用壓縮夾具來試驗，另外，一些軟質的橡膠等材質也不適合做壓縮試驗，夾具的選擇正確與否，是力值測試結果準確性的首要保證。
以上三款?yuàn)A具是拉力試驗機上最常搭配的夾具，適用范圍廣，可對多種材料進行拉伸、彎曲、壓縮等試驗，客戶選擇夾具的時候一定要根據產品本身的材質、結構等特征來選擇合適的夾具，如果無法找到現有的合適夾具，可以提供具體產品給廠家，廠家一般都會提供定制夾具的服務。
